产品简介：

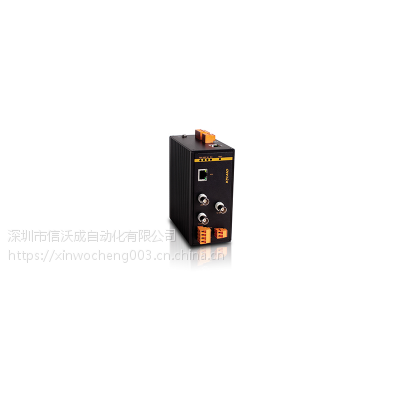

PTC1000时钟转换器可实现PTP到IRIG-B和PPS(秒脉冲)的转换，这使得配备IRIG-B接口和PPS接口的工业设备可以获取高精度的时钟信号。PTC1000支持导轨式安装，提供1个光电可选百兆接口, 1个PPS接口，2个IRIG-B(DC)接口和2个IRIG-B(AC)接口。
关键特性：
支持IEEE1588-2008,同步精度可达±100ns
支持ITU-T.G.8261/G.8262同步以太网,同步精度可达±50ns
支持1路光电可选百兆IEEE1588接口
支持1路PPS,2路B码TTL,1路B码RS422和2路B码AM调制输出
支持IRIG-B000,B001,B002,B003,B004,B005,B006,B007,B120,B121,B122,B123,B124,B125,B126,B127格式输出
CE,UL508认证
性能参数：
软件功能 | 管理与维护 | 支持Console,Telnet,WEB管理方式 支持SNMPv1/v2c,可通过Kyvision集中管理 支持FTP软件升级 支持失电告警,电源告警 |
| 时钟管理 | 支持PTPv2 (IEEE1588-2008) 支持Power profile(C37.238) 支持Telecom profile【特殊版本支持】 支持同步以太网(ITU-T.G.8261/G.8262) | |
产品规格 | 技术参数 | 标准 IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-TX和100Base-FX) IEEE1588-2008(PTPv2) ITU-T.G.8261/G.8262(同步以太网) |
| 接口 | PTP接口 100Base-FX, 单/多模, SC/ST/FC任选 10/100Base-T(X), RJ45接口 Console口 RS232,RJ45 告警端口 3芯5.08mm间距插入式端子,250VAC/220VDC Max,2A Max,60W Max 时钟接口 IRIG-B(DC)输出:TTL,+5V电平,600Ω,上升沿基准,BNC接口或2芯5.08mm间距插拔式端子 RS422,2芯5.08mm间距插拔式端子 IRIG-B(AC)输出:Vp-p软件可调,600Ω,调制比软件可选,BNC接口或2芯5.08mm间距插拔式端子 PPS输出:TTL,+5V电平,50Ω,上升沿基准,脉冲宽度20ms～200ms,步进20ms软件可调,BNC接口 | |
| 指示灯 | 前面板指示灯 运行指示灯:Run 告警指示灯:Alarm 电源指示灯:PWR1,PWR2 接口指示灯:Link/ACT,Speed(电口) PTP同步指示灯:Sync | |
| 电源 | 输入电压 24VDC(18-36VDC) 110VDC(77-154VDC) 100-240VAC,50/60Hz;110-220VDC (85-264VAC/77-300VDC) | |
| 接入端子 | 5芯5.08mm间距插入式端子 功率 <4W 过载保护 支持 反接保护 支持 冗余保护 支持 | |
| 机械结构 | 外壳 金属材质 散热方式 自然冷却,无风扇 防护等级 IP40 尺寸 62.4mm×139mm×119.5mm (W×H×D) 重量 0.75Kg 安装方式 DIN卡轨式 | |
| 环境 | 工作温度 -40℃～+85℃ 储存温度 -40℃～+85℃ 相对湿度 5～95%无凝露 | |
质保 | MTBF 332600h 保修期 5年 | |
| 认证 | CE：采用L3:24VDC电源的型号 UL508：采用L3:24VDC电源的型号 产品***认证动态请查询Kyland网站 | |
| 行业标准 | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz-2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM; Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz-150kHz); 10V(150kHz-80MHz) IEC61000-4-16(共模传导) 30V(cont.),300V(1s) 机械 IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |
机械尺寸：
