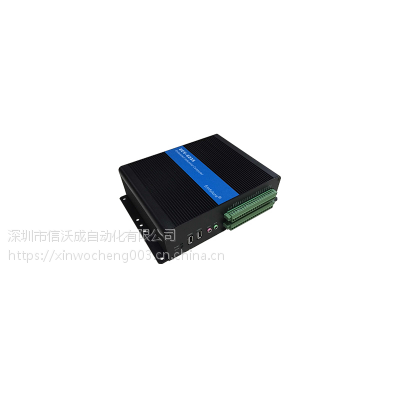

| 加工定制：是 | 品牌：东土 KYLAND | 型号：ECV-6235 |
| 产品名称：充电桩计费控制器 | 适用范围：电气设备、工业、泵站、机械设备厂 |
欢迎咨询！！！
李小姐
0755-23081336/18688923960
产品简介：
ECV-6235系列充电计费通信控制器基于 RISC 架构工业级 Cortex-A8 处理器，主频高达 800MHz，板载512MB DDR3 SDRAM，1GB Flash存储器，支持2个10/100/1000M自适应工业以太网接口，8个用户串行通讯接口及1个调试串口，LVDS彩色显示接口及符合8080并行接口规范的单色显示屏接口，触摸屏及4×4矩阵键盘接口，音频输入/输出接口，2路工业CAN2.0A/B总线接口，2路高速 USB2.0 Host接口，ESAM/PSAM加密，4G***通高速远程无线通信（双卡支持），GPS/北斗定位与授时，大容量SD存储及多路DIO。
ECV-6235系列设计符合***《电动汽车非车载整车直流充电机通用技术规范》，可为用户提供强大的运算能力，数据采集与控制功能以及高效的通讯能力，配合丰富的外围接口，非常适合于需要较高运算能力的数据采集与控制系统、通讯系统、远程设备监控、电动汽车充电桩/站控制等应用场合，4G***通高速无线远程通信功能尤其适合于工业现场视频监控等应用，双卡支持功能具有更好的现场适应性。
ECV-6235支持Linux 嵌入式操作系统，并支持QT图形图像应用，为用户软件开发提供了一个开放、高效的软件平台，结合中嵌科技自主开发的EMIDE 开发环境，可方便、高效的完成应用程序开发和交互调试。
关键特性：
符合***直流充电机通用技术规范
工业级Cortex-A8处理器，800MHz主频
512MB DDR3 SDRAM，1GB Flash
大容量SD存储卡接口
2个千兆工业以太网接口
8个用户串口及调试串口
LVDS彩屏/并行8080总线单色屏支持
触摸屏键盘输入支持
音频输入/输出接口支持
2路工业CAN2.0A/B接口
2路USB2.0主接口支持
ESAM/PSAM加密支持
4G***通高速远程无线数据传输，双卡支持
GPS/北斗定位与授时支持
12路DIO接口支持
内置实时时钟（RTC）及蜂鸣器
内置温度传感器及硬件加密
Linux/WinCE支持，预装Linux
支持 -40～80℃ 工业宽温应用
性能参数：
硬件规格 | 主系统 | CPU： 工业级CortexA8嵌入式处理器，800MHz RAM： 512MB DDR3 SDRAM Flash： 1GB Flash 存储： 大容量SD存储卡接口，64GB |
| 网络接口 | LAN： 2个10/100/1000Mbps自适应工业以太网 隔离保护： 15KV 空气放电及 8KV 接触放电保护 | |
| 串行接口 | 标 准： RS232（TxD、RxD、GND） RS422（Tx+、Tx-、Rx+、Rx-、GND） RS485（D+、D-、GND） 光电隔离： 每通道独立光电隔离 串口保护： 所有信号线均提供 15KV ESD 流向控制： RS485自动数据流向控制 | |
| CAN接口 | 标 准： 双向光隔离CAN2.0B接口 信 号： CAN-H、CAN-L 隔 离： 2KV数字光电隔离 速 度： 10Kbps～1Mbps | |
4G（***通） | 兼容标准: GPRS/3G/4G 技术体制: 四频段TDD-LTE，三频段FDD-LTE 峰值速率： 100Mbps（下行）/50Mbps（上行） | |
人机交互 | LVDS： 标准LVDS接口 分辨率： 可达1024×768 并行接口： 支持8080总线标准 分辨率： 240×128单色点阵液晶 触摸屏： 支持4线电阻式触摸屏 键 盘： 支持4×4矩阵键盘 | |
| 音频 | 支持标准音频输入/输出 | |
| USB接口 | 标 准： USB2.0，A型接口 | |
系统加密 | ESAM： 支持ESAM方式加密 PSAM： 支持PSAM方式加密 | |
| 定位与授时 | GPS： 支持GPS定位与授时 北斗： 支持北斗定位与授时 | |
数字输出 | 继电器： C型继电器，容量10A@50VDC | |
| 数字输入 | 干节点： 逻辑0（短路），逻辑1（断开） 湿节点： 逻辑0 （3VDC以下），逻辑1（10～30 VDC） 保 护： 4KV光电隔离；36 VDC过压保护 | |
| LED指示灯 | 系 统： 电源、运行 串 口： TXD/RXD 网 络： ACT/LINK（位于RJ45连接器） CAN： TX/RX WL： 无线通信工作状态指示 | |
| 按钮 | 功 能： 支持“重置为出厂默认设置” | |
| RTC | RTC： 内嵌带后备锂电池的RTC | |
| 机械特性 | 外 壳： 铝型材（2mm） 重 量： 500g 尺 寸： 205×54×145 mm 安装方式： 壁挂安装或导轨安装 | |
| 工作环境 | 工作温度： -40～80 ℃ 工作湿度： 5～95% RH 存储温度： -50～100℃ 抗震性能： 1G @ IEC-68-2-6，正弦波，5～500 Hz，1 Oct./min，1 hr/axis. 抗冲击： 5G @ IEC-68-2-27，半正弦波，30 ms | |
| 电源需求 | 电源输入： 9～48 VDC，推荐使用12 VDC 系统功耗： 300 mA @ 12 VDC，3.6 W | |
| 可靠性 | 报警工具： 内建蜂鸣器 温度监控： 内建温度传感器，可用于温度监控 看门狗 ： 硬件看门狗（WDT）监控 MTBF： 大于10万小时 | |
| 安全性 | 硬件加密： 内建独立硬件加密电路，保护用户IP | |
| 保修期 | 5 年 | |
| 软件规格 | Linux（预装） | 操作系统： 3.12 文件系统： JFFS2，YAFFS2，NFS，Ext2，Ext3 协议栈： TCP，UDP，IPv4， ICMP，ARP，HTTP，CHAP，PAP，DHCP，NTP，NFS，Telnet，FTP，TFTP，PPP，PPPoE 网络安全： iptables ?rewall 嵌入式Web服务器： 可创建和管理网站，支持PHP和XML 终端服务器（SSH）： 为两个不受信任的主机在没有安全机制的网络之间提供安全的加密通信 拨号网络服务（PPP）： Linux下的PPP守护进程，可通过PPP协议完成拨入和拨出任务，实现与其它主机之间的网络连接 文件服务器：允许用户通过网络访问文件和资源 看门狗服务： 在***时间内通过CPU硬件实现系统重启（可配置为系统管理或用户管理） 基于Web的系统配置与整机测试服务： 通过IE或其他浏览器可以完成系统的功能配置和板载所有部件的验证测试 应用开发软件： ? GNU C library ? GNU C/C++ cross-compiler ? Linux实时内核支持 ? QT：支持GIF动画播放 ? 电阻式触摸屏驱动依赖库：tslib-1.4 ? EmFuture API Library（WDT，Serial I/O Control，RTC，蜂鸣器，温度传感器，硬件加密API） ? EMIDE开发环境（支持类似于PC的项目开发体验，支持源码级的交互调试） ? 支持ipkg文件包管理系统（方便中间应用开发库的快速交叉编译与集成） 通讯协议： ? 完整TCP/IP协议栈 ? Modbus通讯协议（可选） |
