| 加工定制：是 | 品牌：东土 | 型号：eRTU-7100 |
| 产品名称：模块化嵌入式工业计算机 | 适用范围：电气设备、工业、泵站、机械设备厂 |
欢迎咨询！！！
李小姐
0755-23081336/18688923960

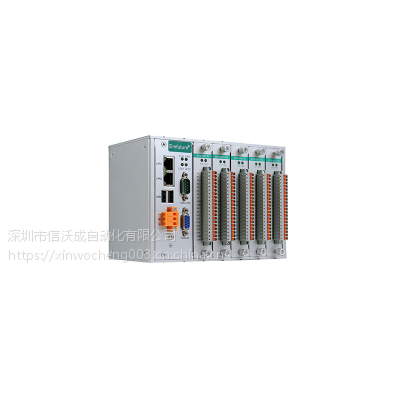

产品简介：
eRTU-7100系列模块化智能控制器基于RISC 架构工业级ARM9处理器构建，主频为400MHz，配置128MB DDR2 SDRAM，256MB NAND Flash及32KB NVRAM，支持2个10/100Mbps自适应工业以太网接口，4规格串口（RS232/422/485可选择，支持Modbus通讯协议）及1路调试串口，2路工业 CAN2.0B接口，2路USB2.0主接口，内嵌大容量SD存储卡支持海量现场数据存储。
eRTU-7100系列模块化智能控制器配备5/9个功能扩展槽，通过高速背板总线与CPU模块连接，扩展功能模块基于ARM Cortex-M处理器设计，可支持模拟量、数字量、脉冲量、无线数传及定位与授时（含WIFI、蓝牙、ZIGBEE、GPRS/3G/4G、北斗/GPS等）、以及现场协议转换或其他用户自定义功能，可涵盖工业自动化的绝大多数应用场景，便于用户灵活、高效的实现所要求的系统，是面向工业现场信号采集和现场设备控制的理想选择 。同时，该系列产品支持级联应用方式，尤其适合于I/O点较多的现场应用。
eRTU-7100系列产品结构设计紧凑，支持壁挂式或导轨式安装，外壳采用高强度工业铝合金材料，具有IP42防护等级。设备支持单/双路交/直流电源输入，信号接口采用弹簧式接线端子，在提高系统可靠性的同时，便于现场部署及安装。
eRTU-7100系列支持Linux（预装）嵌入式操作系统，为用户软件开发提供了一个开放、高效的软件平台，所支持C/C++编程语言，结合中嵌科技自主开发的嵌入式中间件API，可方便、高效的完成应用程序开发和调试。
关键特性：
模块化eRTU智能控制器，适合于工业现场应用
支持5/9个功能扩展槽，灵活配置多种功能部件
坚固紧凑的结构设计，便于工业现场应用部署
工业级ARM处理器，400MHz主频
128MB DDR2 SDRAM，256MB Flash
32KB NVRAM用于系统参数存储
2个百兆工业以太网，级联支持
4个用户串口，支持RS232/422/485模式
1路系统调试串口，便于用户开发与现场调试
2路CAN2.0B接口
2路USB2.0主接口支持
内嵌大容量SD存储卡接口
支持C/C++编程语言
支持多个设备级联应用，满足多I/O应用需求
内嵌温度传感器可用于环境温度监控
内嵌带后备电池的RTC
支持嵌入式Linux操作系统
支持 -40～80℃ 工业宽温应用
性能参数：
硬件规格 | 主系统 | CPU： 工业级ARM9嵌入式处理器，400MHz RAM： 128MB DDR2 SDRAM Flash： 256MB Flash NVRAM： 32KB 存储： 内嵌大容量SD存储卡接口 |
以太网接口 | LAN ： 10/100Mbps自适应工业以太网，RJ45 隔离保护： 15KV 空气放电及 8KV 接触放电保护 | |
| 串行接口 | 标 准： RS232（TxD、RxD、GND） RS422（Tx+、Tx-、Rx+、Rx-、GND） RS485（Data+、Data-、GND） 光电隔离： 每通道独立光电隔离 串口保护： 所有信号线均提供 15KV ESD 流向控制： RS485自动数据流向控制 通信协议： Modbus RTU/ASCII协议支持 Console： 3线（TxD、RxD、GND），DB9接口 | |
| CAN接口 | 标 准： 双向光隔离CAN2.0B接口 信 号： CAN-H、CAN-L 隔 离： 2KV数字光电隔离 速 度： 10Kbps～1Mbps | |
USB接口 | 标 准： USB2.0，A型接口 | |
| 扩展接口 | 模拟量输入/输出模块系列 数字量输入/输出模块系列 脉冲量输入/输出模块系列 混合信号输入/输出模块系列 无线数传及定位与授时模块系列（含WIFI、蓝牙、ZIGBEE、GPRS/3G/4G斗/GPS等） 协议转换模块系列 | |
| LED指示灯 | 系 统： 电源、运行 串 口： TXD/RXD 网 络： ACT/LINK（位于RJ45连接器） | |
| 按钮 | 功 能： 支持“重置为出厂默认设置” | |
| 机械特性 | 外 壳： 硬铝合金 重 量： 1.5kg（5槽）/2.5kg（9槽） 尺 寸： 190×135×100 mm（5槽） 290×135×100 mm（9槽） 安装方式： 壁挂式和导轨式安装 连接端子： 弹簧式接线端子 | |
| 工作环境 | 工作温度： -40～80℃ 工作湿度： 5～95% RH 存储温度： -50～100℃ 抗震性能： 1G @ IEC-68-2-6，正弦波，5～500 Hz，1 Oct./min，1 hr/axis. 抗冲击： 5G @ IEC-68-2-27，半正弦波，30 ms | |
| 电源需求 | 电源输入： 9～36VDC，推荐使用12VDC/24VDC；可选双电源输入，并支持全球通用输入电压，85～305VAC，100～430VDC 系统功耗： 小于5W | |
| 可靠性 | 报警工具： 内建蜂鸣器及RTC 温度监控： 内建温度传感器，可用于温度监控 看门狗 ： 硬件看门狗（WDT）监控 MTBF： 大于10万小时 | |
| 保修期 | 5 年 | |
| 软件规格 | Linux预装 | 操作系统： 3.6 BootLoader：UBoot 文件系统： JFFS2，YAFFS2，NFS，Ext2，Ext3 协议栈： TCP，UDP，IPv4，SNMPv1/v2/v3，ICMP，ARP，HTTP，CHAP，PAP，DHCP，NTP，NFS，Telnet，FTP，TFTP，PPP，PPPoE 网络安全： OpenVPN，iptables ?rewall Web服务器（Apache）： 可创建和管理网站，支持PHP和XML 终端服务器（SSH）：为两个不受信任的主机在没有安全机制的网络之间提供安全的加密通信 拨号网络服务（PPP）：Linux下的PPP守护进程，可通过PPP协议完成拨入和拨出任务，实现与其它主机之间的网络连接 文件服务器：允许用户通过网络访问文件和资源 看门狗服务：在***时间内通过CPU硬件实现系统重启（可配置为系统管理或用户管理） 基于Web的系统配置与整机测试服务： 通过IE或其他浏览器可以完成系统的功能配置和板载所有部件的验证测试 编程语言：C/C++ 通信协议：Modbus/TCP，Modbus/RTU Master |
