| 加工定制：是 | 品牌：东土 | 型号：Aquam8512A |
| 产品名称：EN50155系列以太网交换机 | 适用范围：电气设备、工业、泵站、机械设备厂 |
欢迎咨询！！！
李小姐
0755-23081336/18688923960
产品简介：

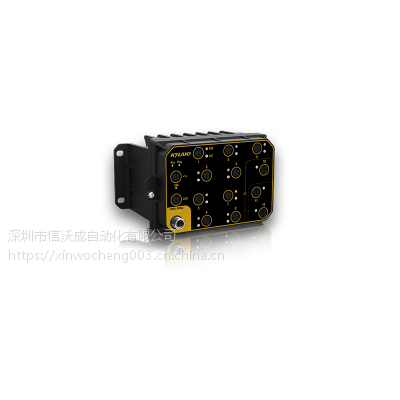

Aquam8512A系列是专为轨道交通行业设计的三层网管型工业以太网交换机，支持16个百兆快速以太网接口及4个千兆上行接口，支持壁挂式安装方式，支持宽范围的可操作温度（-40℃~70℃+），满足EN50155、EN50121等轨道交通行业标准的要求。Aquam8512A具有更优化的外形尺寸，便于灵活安装；支持IP65高防护等级，满足设备对防尘防水性能的要求；支持M12接口形式，***端口连接的密封性和牢固性，尤其适合有强烈的振动和冲击的应用场景。
Aquam8512A系列交换机提供支持PoE功能的型号，支持宽范围的隔离电源（电源输入范围可达24VDC~110VDC），可提供16个支持IEEE802.3at PoE+（兼容IEEE802.3af）的百兆快速以太网接口，能够驱动16个支持IEEE802.3at/af的受电设备PD，减少终端设备的线缆连接。交换机作为PSE设备可为每个端口提供30.8W的功率，整机可提供61.6W+的PoE功率输出。
Aquam8512A系列以太网交换机支持三层路由OSPF协议，并支持IGMP协议和PIM协议实现组播路由功能，支持用于IP地址自动分配的DHCP协议，并且支持DRP和RSTP环网冗余协议，可以灵活组网，以满足铁路市场的需求。Aquam8512A可广泛用于车载PIS、CCTV、列车控制系统，同时也适用于任何对振动冲击、EMC兼容性要求严酷的工业应用场合。
关键特性：
该系列最多支持4个千兆口+16个百兆口,并且支持最多达16个PoE接口
千兆口支持X-coded M12连接器，百兆口支持D-coded M12连接器
支持bypass功能可选
支持DT-Ring协议族,RSTP/MSTP,DRP环网冗余和VRRP
支持OSPF等三层路由协议
符合EN50155和EN50121行业标准要求
防护等级IP65,需IP67请联系我司
性能参数：
软件功能 | 交换功能 | 支持VLAN,PVLAN 支持GVRP(pending) 支持端口聚合 支持LACP(pending) 支持端口流控 支持端口限速,广播风暴抑制 |
冗余技术 | 支持VRRP 支持DT-ring, DT-ring+, DT-VLAN协议族，自愈时间<50ms 支持DRP/DHP, 自愈时间<20ms 支持RSTP/MSTP | |
组播技术 | 支持IGMP-snooping 支持GMRP 支持静态组播 | |
| 路由技术 | 支持OSFPv2 支持静态路由 支持IGMP 支持PIM-SM 支持PIM-DM(pending) | |
| 安全技术 | 支持IEEE 802.1x 支持HTTPs/SSL, SFTP Client 支持SSH 支持RADIUS 支持TACACA+(pending) 支持用户分级 | |
| 服务质量管理 | 支持ACL 支持802.1p和TOS/DiffServ,支持SP,WRR队列调度 | |
| 管理与维护 | 支持Console,Telnet,WEB管理方式 支持SNMPv1/v2c/v3,可通过Kyvision集中管理 支持FTP/TFTP文件传输及软件升级 支持RMON 支持IP/MAC冲突告警,电源告警,端口告警,环告警 支持端口镜像 支持Syslog 支持LLDP | |
| IP管理 | 支持DHCP server/client/server option 82 | |
时钟管理 | 支持SNTP client | |
| 特性功能 | 支持bypass掉电直通功能 支持IEC61375-2-5/TTDP协议(pending) 支持IEC61375-2-5/R-NAT(pending) 支持 Auto-Backup and Configuration(pending) | |
产品规格 | 技术参数 | 标准 IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-T) IEEE 802.3ab(1000Base-T) IEEE 802.3x(流控) IEEE 802.1p(优先级) IEEE 802.1Q(VLAN) IEEE 802.1s（MSTP） IEEE 802.1w（RSTP） IEEE 802.1X（访问控制协议） |
| 交换属性 | 优先级队列 8 VLAN数 4K VLAN ID 1～4093 组播组数 256(L2组播组数) 路由表 3.9K MAC表 16K 包缓冲区 12Mbit 包转发率 7.1Mpps 交换延迟 <10us | |
| 接口 | 千兆端口 10/100/1000Base-T(X)，M12 X-coded接口 百兆端口 10/100Base-T(X)，M12 D-coded接口 Console口 RS232,M12接口 USB M12接口 | |
| 指示灯 | 前面板指示灯 运行指示灯:Run 环网指示灯:Ring 电源指示灯:PWR1,PWR2 接口指示灯:Link/ACT POE指示灯:ACT(POE型号) | |
| 电源 | 输入电压 非POE型号: 24DC(16.8-30VDC),48DC(33.6-60VDC),72-110DC(50.4-137.5VDC) POE型号:24-110DC(16.8-154VDC) 接入端子 M12-4pin连接器 功率 <18W(非PoE型号) <108W(PoE型号) 过载保护 支持 反接保护 支持 冗余保护 支持 | |
| 机械结构 | 外壳 金属材质 散热方式 自然冷却，无风扇 防护等级 IP65 尺寸 100mm×177mm×111.7mm(H×W×D) 重量 <2Kg 安装方式 壁挂式 | |
| 环境 | 工作温度 -40℃～+70℃+ 储存温度 -40℃～+85℃ 相对湿度 5～95%无凝露 | |
| 质保 | MTBF 764615h 保修期 5年 | |
| 认证 | CE, LVD,EN50155, EN50121,EN45545 | |
| 行业标准 | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2 (ESD) ±6kV (contact), ±8kV (air) IEC61000-4-3 (RS) 20V/m (80MHz-2GHz) IEC61000-4-4 (EFT) Power Port: ±2kV; Data Port: ±2kV IEC61000-4-5 (Surge) Power Port: ±1kV/DM, ±2kV/CM IEC61000-4-6 (CS)10V (150kHz-80MHz) IEC61000-4-8(Power frequency magnetic field)50Hz 100A/m IEC61000-4-9(Pulsed magnetic field )300A/m IEC61000-4-29 (Voltage Short interruptions) 10ms *** Safety EN60950-1 机械 IEC61373(振动和冲击) IEC60068-2-32(自由跌落) |
