| 加工定制：是 | 品牌：东土 | 型号：SICOM3028GPT |
| 产品名称：交换机 | 适用范围：电气设备、工业、泵站、机械设备厂 |
欢迎咨询
李小姐
0755-23081336
18688923960
产品简介：

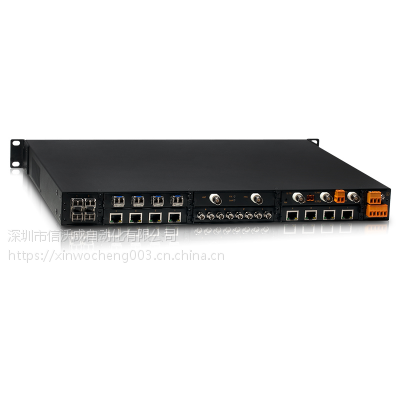

SICOM3028GPT是Kyland开发的智能模组化平台,该平台是整合时钟同步,全千兆,二层/三层功能的一体化解决方案,专门针对EMC性能要求严格的工业通信系统需求设计。SICOM3028GPT支持28个光电可选千兆接口，满足IEC61850,IEEE1613标准，获得***A类认证证书。 SICOM3028GPT为19英寸1U机架式设备，支持1个1U槽位和6个0.5U槽位,模块现场可更换，为用户提供了***的灵活性。SICOM3028GPT可提供基于硬件时间戳的IEEE1588v2和同步以太网协议,支持BC,P2P TC,E2E TC时钟模式,达到100ns对时精度,支持Power Profile和Telecom Profile,并能够扩展包括时钟服务器模块、GPS模块、IRIG-B模块等多种时钟接口模块.SICOM3028GPT支持端口、VLAN、组播、QoS、快速冗余环等丰富的二层软件特性以及VRRP、RIP、OSFP、IGMP、PIM等三层功能，并支持Console、Telnet、Web多种管理方式以及基于SNMP的网管软件。该产品通过扩展串口服务器模块,可提供24个RS232/422/485可选的串行接口。该产品目前已经广泛应用在智能变电站的过程层和站控层及其他对EMC性能有严酷要求的工业通信系统中。
关键特性：
灵活的模组化设计,扩展方便,支持28个光电可选千兆接口
支持DT-Ring,DRP协议族及MSTP,VRRP等多种冗余组网机制
支持RIP,OSPF等多种三层路由协议
支持IEEE1588v2,同步精度可达±100ns,支持ITU-T.G.8261/G.8262同步以太网,同步精度可达±50ns
可扩展GPS模块、IRIG-B模块、TMS-trigger模块、串口服务器模块、时钟服务器模块
支持IEC61850 MMS建模管理
支持线缆故障检测功能
符合IEC61850-3和IEEE1613
KEMA,CE,FCC,EN50155/50121,国网A类
性能参数：
软件功能 | 交换功能 | 支持VLAN,PVLAN 支持端口聚合 支持端口流控 支持广播风暴抑制 |
| 冗余技术 | 支持DT-Ring, DT-Ring+, DT-VLAN协议族，自愈时间<50ms 支持DHP, DRP，自愈时间<20ms 支持RSTP/MSTP，兼容STP | |
组播技术 | 支持IGMP snooping 支持GMRP 支持静态组播 支持GOOSE over IP tunnel（接收）【暂不支持Web配置】 | |
| 三层功能（三层主机支持） | 支持代理ARP 支持RIPv1/v2 支持OSFPv2 支持静态路由 支持VRRP 支持IGMP 支持PIM SM 支持GOOSE over IP tunnel（发送）【暂不支持Web配置】 | |
| 安全技术 | 支持IEEE 802.1x 支持HTTPS/SSL 支持SSH 支持SFTP 支持RADIUS 支持TACACS+ 支持用户分级 支持MAC地址绑定 支持端口隔离 | |
服务质量管理 | 支持ACL,对L2-L4层数据进行过滤 支持802.1p(CoS),DSCP 支持SP,WRR队列调度 | |
| 管理与维护 | 支持Console,Telnet,WEB管理方式 支持SNMPv1/v2c/v3,可通过Kyvision集中管理 支持IEC61850 MMS建模管理 支持FTP, TFTP文件传输及软件升级 支持IP/MAC冲突告警,失电告警,电源告警,温度告警, 端口LinkDown告警,环告警,CPU利用率告警,内存利用率告警, 端口流量告警,CRC及丢包率告警,光口接收光功率告警,光模块光功率告警 【地址冲突告警暂不支持Web配置，光口接收光功率告警和光模块光功率告警需特定子卡配合使用】 支持端口镜像 支持线缆故障检测 支持环路检测 支持CRC保护 支持Syslog 支持RMON 支持LLDP 支持Link-check 支持NTP,SNTP 支持RTC | |
| IP管理 | 支持Bootp 支持DHCP server/client 时钟同步功能（有时钟同步功能主机支持） 支持PTPv2 (IEEE1588-2008) 支持Power profile (C37.238) 支持Telecom profile【特殊版本支持】 支持同步以太网 (ITU-T.G.8261/G.8262) 支持TMS功能 | |
产品规格 | 标准 | IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-T) IEEE 802.3ab(1000Base-T) IEEE 802.3ad(端口聚合) IEEE 802.3z(1000Base-SX/LX) IEEE 802.3x(流控) IEEE 802.1p(优先级) IEEE 802.1Q(VLAN) IEEE 802.1w(RSTP) IEEE 802.1s(MSTP) IEEE 802.1x IEEE1588-2008(PTPv2) ITU-T.G.8261/G.8262(同步以太网) |
交换属性 | 优先级队列 8 VLAN数 4K VLAN ID 1～4093 组播组数 256 路由表 8K (二层主机不涉及) MAC表 16K 包缓冲区 12Mbit (SICOM3028GPT-L3F/L3FT/L3G/L3GT) 8Mbit (SICOM3028GPT-L2F/L2FT/L2G/L2GT) 包转发率 41.7Mpps (SICOM3028GPT-L2G/L2GT/L3G/L3GT) 9.5Mpps (SICOM3028GPT-L2F/L2FT/L3F/L3FT) 交换延迟 <10μs | |
接口 | Console口 Mini USB,RJ45 告警端口 3芯5.08mm间距插入式端子,250VAC/220VDC Max,2A, Max,10A@1s, 60W Max 接口卡插槽 1U:1个, 0.5U:6个 | |
| 指示灯 | 前面板指示灯 告警指示灯:Alarm 运行指示灯:Run 环角色指示灯:Ring 同步完成指示灯:Lock 电源指示灯:PWR1,PWR2 接口指示灯:Link/ACT 接口速率指示灯:Speed 后面板指示灯 接口指示灯:Link/ACT 接口速率指示灯:Speed | |
| 电源 | 输入电压 24VDC(18-36VDC), 48VDC(36-72VDC), 100-240VAC,50/60Hz;110-220VDC (85-264VAC/77-300VDC) 接入端子 5芯5.08mm间距插入式端子 功率 <40W 过载保护 支持 反接保护 支持 冗余保护 支持 | |
| 机械结构 | 外壳 金属材质 散热方式 自然冷却，无风扇 防护等级 IP40 尺寸 482.6mm×44mm×359.7mm(W×H×D) 重量 <10Kg 安装方式 19英寸1U机架式 | |
| 环境 | 工作温度 -40℃～+85℃ 储存温度 -40℃～+85℃ 相对湿度 5～95%无凝露 | |
| 质保 | MTBF 360000h (SICOM3028GPT-L2F/L2G) 359000h (SICOM3028GPT-L2FT/L2GT) 371000h (SICOM3028GPT-L3F/L3G) 368000h (SICOM3028GPT-L3FT/L3GT) 保修期 5年 | |
认证 | KEMA：采用HV:100-240VAC,50/60Hz;110-220VDC电源的型号, CE：采用HV:100-240VAC,50/60Hz;110-220VDC电源的型号, FCC：采用HV:100-240VAC,50/60Hz;110-220VDC电源的型号, EN50155/50121：采用HV:100-240VAC,50/60Hz;110-220VDC电源的型号， 国网A类：采用HV:100-240VAC,50/60Hz;110-220VDC电源的型号 | |
| 行业标准 | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz-2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz-150kHz);10V(150kHz-80MHz) IEC61000-4-8(工频磁场) 100A/m(cont.),1000A/m(1s-3s) IEC61000-4-9(脉冲磁场) 1000A/m IEC61000-4-10(阻尼振荡) 100A/m IEC61000-4-12(振荡波) 2.5kV/CM,1kV/DM IEC61000-4-16(共模传导) 30V(cont.),300V(1s) 机械 IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |
